Dimensionnement des câbles de pompe solaire et chute de tension : le guide complet 2026

A système de pompe solaireest généralement vendue sous deux numéros : la hauteur de la pompe et son débit. Ensuite, il est installé et un troisième numéro décide tranquillement s'il fonctionne comme annoncé : le câble. Un câble sous-dimensionné est l’un des défauts les plus courants et les moins diagnostiqués dans le pompage solaire. Le réseau fonctionne bien, la pompe va bien, le contrôleur va bien, et pourtant la pompe fonctionne lentement, se déclenche en sous-tension à midi ou ne démarre pas du tout tôt le matin. Le coupable est souvent la perte de quelques volts dans un fil long et fin.

Ce guide couvre l'ensemble du sujet en termes pratiques : comment fonctionne la chute de tension, quelle est la quantité acceptable, quelle taille de câble transporte quel courant, comment dimensionner un tronçon étape par étape avec des exemples concrets et les détails d'installation qui déterminent si le câble survit dix ans dans un forage. Il est rédigé par l'équipe d'ingénierie de Taizhou Lead Pump Co., Ltd., qui construit des pompes et des contrôleurs solaires de 220 W à 15 000 W.

1. Pourquoi le câble décide si une pompe solaire fonctionne

Contrairement à une pompe alimentée par le secteur, une pompe solaire est extrêmement sensible à la tension. Une pompe réseau alimentée en 230 V peut tolérer une chute de 10 V sans que personne ne s'en aperçoive. Un 96 V CCpompe solairequi perd 10 V a perdu plus de 10 % de son alimentation, et la fenêtre MPPT du contrôleur, son seuil de démarrage et sa protection contre les sous-tensions commencent tous à mal se comporter.

Il y a trois conséquences distinctes en cas d'erreur de câble :

· Heures de pompage perdues. La pompe a besoin d'une tension minimale pour démarrer. La chute de tension repousse ce seuil plus tard dans la matinée et plus tôt dans l’après-midi, ce qui vous fait perdre les moments les plus productifs de la journée.

· Perte de débit au pic. Les moteurs fonctionnant en dessous de la tension nominale consomment plus de courant pour la même charge, chauffent plus et fournissent moins d'eau – la plainte classique « ça fonctionne, mais pas comme la fiche technique ».

· Voyages nuisibles et durée de vie courte. La protection contre les sous-tensions et les surintensités se déclenche à plusieurs reprises ; chaque déclenchement est un cycle marche-arrêt, et chaque cycle use le moteur, les joints et les condensateurs du contrôleur.

2. Les deux chiffres qui comptent : chute de tension et ampérage

La sélection du câble est toujours un compromis entre deux limites indépendantes, et vous devez satisfaire aux deux.

Chute de tension (limite de performance)

Chaque mètre de cuivre possède une résistance. Le courant qui le traverse perd de la tension proportionnellement au courant, à la longueur et à la résistance par mètre. La chute de tension n’endommage rien en elle-même, mais elle affame le moteur – c’est la limite qui détermine si le système fonctionne.

Ampacité - capacité de transport de courant (limite de sécurité)

Un conducteur qui transporte trop de courant pour sa section surchauffe. Dans un forage, le câble est regroupé avec le tuyau de descente, souvent à l'intérieur d'un carénage, sans circulation d'air : la chaleur ne peut pas s'échapper. La surchauffe dégrade l'isolation en PVC, et une isolation dégradée dans l'eau est la raison pour laquelle une pompe devient un court-circuit. C'est la limite qui décide si le système est sûr.

Un câble qui réussit le test de chute de tension peut toujours échouer au test d'intensité admissible, et vice versa. Calculez toujours les deux, puis choisissez la taille la plus grande.

3. La formule de chute de tension et la règle des 3 %/5 %

Pour un circuit CC à deux fils - c'est ce qui est le plus souventpompe solaireles réseaux et de nombreuses alimentations de pompes le sont - la chute de tension est :

VD (V) = 2 × L × I × ρ ÷ A

· L = longueur du câble unidirectionnel en mètres (les 2 représentent le conducteur de retour)

· I = courant en ampères

· ρ = résistivité du cuivre ≈ 0,0175 Ω·mm²/m à 20 °C (utiliser 0,020 pour les câbles chauds et la conception conservatrice)

· A = section du conducteur en mm²

Pour le courant alternatif triphasé, la même idée devient VD = √3 × L × I × ρ ÷ A ; pour le courant alternatif monophasé, utilisez la formule à deux fils avec le facteur de puissance inclus.

Quelle chute est acceptable ? La convention industrielle, et celle que nous concevons, est la suivante :

Deux règles pratiques suivent. Tout d'abord, calculez toujours le courant le plus élevé que le câble verra jamais - généralement le courant d'entrée maximum de la pompe à pleine charge, et non son courant de fonctionnement nominal. Deuxièmement, ajoutez une marge de 10 à 20 % si le câble est chaud, s'il est regroupé avec d'autres câbles ou s'il est exposé directement au soleil d'été.

4. Calibre du fil : mm², AWG et ce que contient chaque taille

Le système métrique mm² est la norme sur la plupart des marchés d'exportation ; Les acheteurs nord-américains pensent en AWG. Les équivalents approximatifs et l'intensité admissible typique du cuivre (isolation PVC, température ambiante de 30 °C, câble unique à l'air libre) sont :

Les chiffres d'intensité admissible sont indicatifs : vérifiez toujours votre type d'isolation et votre méthode d'installation par rapport à la fiche technique du fabricant du câble. Pour les câbles de dérivation submersibles regroupés dans un trou de forage, appliquez un facteur de déclassement d'environ 0,8 ; pour les câbles dans un conduit ou dans un espace de toit chaud, 0,7 à 0,8. Lorsque le chiffre déclassé est proche de votre charge, prenez une taille au-dessus.

5. Référence rapide : Volts perdus par 10 mètres

Le tableau ci-dessous indique la chute de tension en volts pour chaque 10 m de longueur de cuivre unidirectionnelle, circuit à deux fils, à 20 °C. Il est indépendant de la tension du système, vous pouvez donc l'utiliser pour des systèmes 48 V, 96 V, 220 V ou 380 V — comparez simplement le résultat avec votre pourcentage autorisé.

Lisez-le ainsi : un câble de 4 mm² transportant 20 A perd 1,75 V tous les 10 m. Sur un trajet aller simple de 60 m, 10,5 V — très bien sur un système 380 V (2,8 %), fatal sur un système 96 V (10,9 %).

6. Dimensionnement étape par étape (avec trois exemples concrets)

Utilisez cette séquence pour chaque exécution, à chaque fois :

· Étape 1 – Établissez la tension du système. Tension nominale du bus CC pour les systèmes CC, ou tension de phase pour le CA.

· Étape 2 – Trouvez le courant maximum. Utilisez le courant d'entrée maximum de la pompe à pleine charge indiqué sur la plaque signalétique ou la fiche technique. Pour les exécutions baie-contrôleur, utilisez le courant de court-circuit de la baie × 1,25.

· Étape 3 – Mesurez la longueur réelle à sens unique. Incluez la chute verticale dans le trou de forage, la longueur horizontale jusqu'au réseau et 2 à 3 m de jeu à chaque extrémité. Ne faites pas d’estimation à partir d’un plan du site.

· Étape 4 – Définissez la chute autorisée. 3 % de la tension du système pour chaque section, 5 % au total.

· Étape 5 – Résolvez pour A : A = 2 × L × I × ρ ÷ VD_allowed. Arrondissez à la taille standard supérieure.

· Étape 6 – Vérifiez l'intensité admissible, appliquez un déclassement et vérifiez le conducteur de terre/terre. En cas de doute, prenez une taille au-dessus : la différence de coût est insignifiante à côté d’une pompe en panne.

Exemple A — Submersible 1,5 kW CC, système 96 V, 60 m aller simple

Courant maximum de la pompe 15,6 A. Chute autorisée 3 % de 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². La taille standard suivante est de 16 mm². Vérifiez l'intensité admissible : 16 mm² est évalué à environ 62-76 A, déclassé à environ 55 A dans un forage – bien au-dessus de 15,6 A. Résultat : 16 mm², confortablement à l'intérieur de 3 %.

Exemple B — Pompe de surface monophasée 2,2 kW CA, 220 V, 50 m unidirectionnel

Courant ≈ 10 A. Chute autorisée 3% de 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². La taille standard suivante est de 4 mm², ce qui donne une chute d'environ 1,75 V (0,8 %) — une marge saine pour un moteur qui démarre sous charge. Résultat : 4 mm².

Exemple C — Submersible triphasé de 7,5 kW, 380 V, 120 m aller simple

Courant ≈ 15 A. Chute autorisée 3 % de 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². La chute de tension indique 6 mm², mais une installation de forage de classe 15 kW spécifie normalement 10 mm² pour la robustesse mécanique et la réévaluation future. Résultat : 10 mm² — l'intensité admissible et les contrôles pratiques l'emportent sur le calcul minimum, ce qui est normal sur les puits profonds.

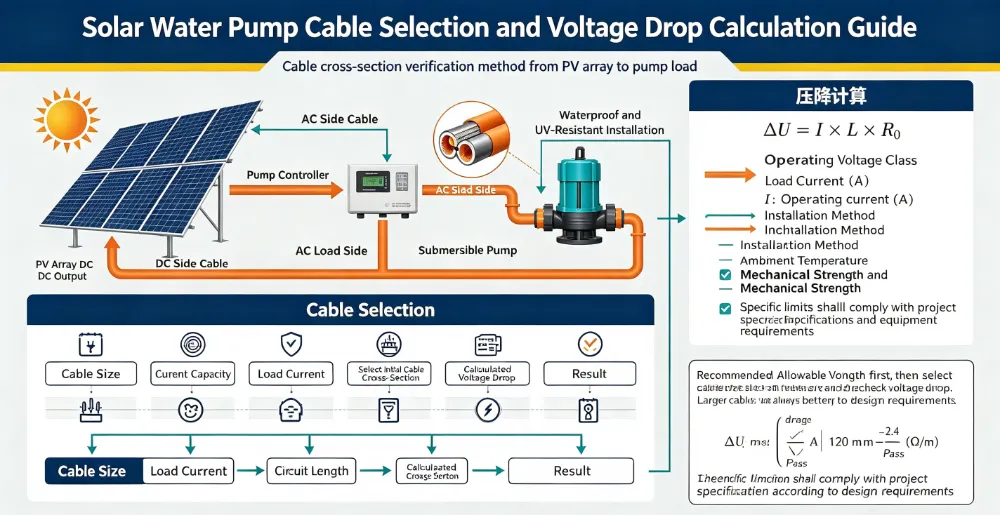

7. Les deux parcours dans un système solaire ne sont pas les mêmes

La plupart des installations comportent deux parcours de câbles distincts et échouent pour des raisons différentes.

Tableau → contrôleur

Cette course est exposée : sur un toit, sur un support au sol, à travers un champ. Il transporte tout le courant du réseau à la tension du réseau. Les priorités sont l'isolation résistante aux UV, la protection mécanique contre les rongeurs et les débroussailleuses, la polarité correcte et un isolateur CC au niveau du contrôleur. Utilisez un câble solaire (H1Z2Z2-K ou équivalent) plutôt qu'un fil de construction ordinaire.

Contrôleur → pompe

Cette conduite est enfouie dans un forage, humide en permanence et impossible à remplacer sans retirer la pompe. Les priorités sont un câble de dérivation submersible approprié avec une gaine étanche continue, un support physique solide (le câble doit être suspendu à un serre-câble, jamais à ses propres conducteurs) et un déclassement sensible à la chaleur. Si vous envisagez de dépenser trop n’importe où dans le système, dépensez trop ici.

Sur de longues durées de réseau, une autre option consiste à augmenter la tension du réseau et à la diminuer au niveau du contrôleur : doubler la tension réduit de moitié le courant et les pertes diminuent avec le carré du courant. C'est pourquoi les systèmes 96 V et 192 V CC sont courants dans les puits plus profonds.

8. Détails d'installation qui déterminent la durée de vie du câble

· Utilisez une longueur continue. Chaque joint d’un forage humide est un futur point de défaillance. Si un joint est inévitable, utilisez un kit d’épissure submersible approprié, et non du ruban adhésif.

· Supportez le câble indépendamment. Attachez les câbles tous les 2 à 3 m jusqu'au tuyau de descente, ainsi qu'une poignée anti-traction en haut. Les conducteurs ne doivent jamais supporter le poids du câble.

· Quitter une boucle de service. Un jeu de 2 à 3 m en tête de puits et au niveau du contrôleur évite une nouvelle traction lors de la mise en service.

· Gardez le câble hors de l'admission de la pompe. Acheminez-le directement vers le haut du tuyau, scotché à plat, loin de la zone d'aspiration.

· Respectez le rayon de courbure. Les virages serrés fissurent l’isolation ; respectez le rayon minimum du fabricant, généralement 6 à 10 × le diamètre du câble.

· Mise à la terre et liaison correcte. Mettez à la terre le corps de la pompe et le boîtier du contrôleur conformément au code local ; sur un panneau solaire flottant, collez également les cadres.

· Protéger contre la foudre. Les longues séries de réseaux captent les pointes induites ; installez un parafoudre CC sur le contrôleur et gardez le fil de terre court et droit.

· Étiquetez les deux extrémités. Un programme de câbles enregistré à l'intérieur du boîtier du contrôleur permet au prochain technicien de gagner des heures.

9. Huit erreurs que nous constatons à plusieurs reprises

· Dimensionnement sur le courant nominal au lieu du courant d'entrée maximum : le câble est marginal exactement lorsque cela est important.

· Mesurer la profondeur du puits et oublier le parcours horizontal jusqu'au réseau, qui est souvent plus long.

· Utiliser du fil de construction dans un forage parce qu'il se trouvait sur le camion. Le PVC ordinaire ne survit pas à une immersion permanente.

· Choisir l'aluminium pour économiser de l'argent sur un trajet de 40 m en courant continu, puis se demander pourquoi l'effondrement de la tension est pire.

· Ignorer le déclassement de température. Un câble évalué à 41 A en air libre peut transporter 30 A dans un forage groupé.

· Épissage à mi-hauteur avec du ruban isolant. L'eau trouve toujours le joint.

· Faire passer le câble de la pompe et le câble du réseau dans le même conduit sans vérifier le déclassement des deux.

· Laissant le câble suspendu à ses propres conducteurs, de sorte que le cuivre s'étire lentement et que la résistance augmente.

10. Dépannage : Symptômes pointant vers le câble

11. Liste de contrôle des câbles avant la mise en service

· Longueur aller simple mesurée et enregistrée, non estimée

· Courant maximum tiré de la fiche technique, avec un facteur de 1,25 appliqué le cas échéant

· Chute de tension calculée pour chaque section et totale inférieure à 5 %

· Intensité admissible vérifiée avec déclassement de température et de regroupement

· Type de câble adapté à l'environnement (UV pour réseau, submersible pour forage)

· Aucune épissure sous la ligne de flottaison ; toute épissure utilise un kit submersible

· Câble soutenu tous les 2 à 3 m et soulagé de tension à la tête de puits

· Résistance d'isolement à la terre mesurée et enregistrée avant le premier démarrage

· Continuité de la terre et polarité vérifiées

· Planification des câbles et longueurs telles que construites laissées à l'intérieur du contrôleur

12. Questions fréquemment posées

Q : Puis-je utiliser un câble plus petit si le trajet est court ?

R : Oui – la chute de tension évolue avec la longueur, donc un parcours de 10 m tolère un conducteur beaucoup plus petit qu'un parcours de 100 m. Mais ne descendez jamais en dessous de l'intensité admissible requise, et jamais en dessous de 1,5 mm² pour tout ce qui transporte du courant moteur.

Q : La chute de tension est-elle également importante du côté CA ?

R : C'est important, mais de façon moins dramatique, car la tension secteur est plus élevée et le pourcentage de perte est plus faible. La même règle des 3 % s'applique et le démarrage du moteur est à vérifier.

Q : Quelle est la longueur maximale d'un parcourspompe solaire?

R : Il n’y a pas de limite fixe ; il y a une limite de coût. Au-delà d’environ 150 à 200 m, le câble nécessaire pour contenir 3 % devient coûteux, et augmenter la tension du système revient généralement moins cher que d’acheter du cuivre.

Q : Dois-je utiliser une seule taille de câble pour toute la longueur ?

R : Pas nécessairement. Il est courant et judicieux d’utiliser un câble plus lourd pour la section profonde du forage et un câble plus léger au-dessus du sol, à condition que chaque section soit calculée séparément.

Q : Pourquoi ma pompe se déclenche-t-elle en sous-tension uniquement le matin ?

R : En cas de faible luminosité, la tension du réseau est déjà proche du seuil de démarrage ; toute chute de câble le pousse en dessous. L'amélioration de l'exécution baie-contrôleur résout généralement le problème.

Q : Le câble en aluminium est-il acceptable ?

R : Pour les mangeoires fixes de grande section, oui, avec des pattes appropriées et un composé antioxydant. Pour les câbles de dérivation submersibles, non – utilisez du cuivre.

Q : Comment puis-je vérifier un câble avant d'abaisser la pompe ?

A : Résistance d'isolement à la terre (généralement > 100 MΩ à 500 V pour un nouveau câble), continuité sur chaque noyau et contrôle de polarité. Enregistrez les lectures ; ils constituent votre base de référence pour la recherche future de pannes.

Q : Puis-je prolonger un câble submersible avec une boîte de jonction à la tête de puits ?

R : Oui – au-dessus de la ligne de flottaison, dans un boîtier IP68 approprié avec serre-câble des deux côtés. Sous la ligne de flottaison, utilisez un kit d'épissure submersible ou ne le faites pas du tout.

Conclusion

Le câble est la partie la moins chère d’un système de pompe solaire et la plus facile à se tromper. Deux calculs (chute de tension par rapport à la règle 3 %/5 % et intensité admissible par rapport au tableau de déclassement) évitent presque toutes les défaillances liées aux câbles sur le terrain. Faites-les avant que la pompe ne descende dans le trou, enregistrez les chiffres et le système fournira toujours son débit nominal au cours de la dixième année.
