Guide d'achat de pompes submersibles pour eaux usées : séries SWQD et WQ (0,37 à 75 kW)

Un submersiblepompe à eaux uséesse trouve au fond de la fosse et fait le travail qu'aucune pompe de surface ne peut faire : elle déplace l'eau sale - contenant du sable, des chiffons, des feuilles et d'autres solides - d'un puisard, d'une fosse septique, d'une fosse de construction ou d'un bassin d'eaux usées vers l'endroit où elle doit aller. Lead Pump construit deux familles complémentaires : la série SWQD de petites pompes à eaux usées monophasées (0,37 à 1,5 kW) pour les maisons, les fermes et les petits puisards, et la série WQ de pompes à eaux usées industrielles triphasées (0,75 à 75 kW, sorties de 1" à 20") pour les usages municipaux, de construction et industriels. Ce guide explique comment ils fonctionnent, quels modèles déplacent quoi et comment en sélectionner, installer et entretenir un pour qu'il continue de pomper pendant des années.

1. Qu'est-ce qu'une pompe submersible pour eaux usées et quand en avez-vous besoin ?

Contrairement à une pompe à eau propre, une pompe à eaux usées est conçue pour traiter l’eau contenant des matières en suspension. Le moteur et l’extrémité hydraulique sont scellés dans une seule unité qui descend directement dans le liquide – pas de tuyau d’aspiration, pas d’amorçage, pas de sas. Le liquide entre par une crépine au fond, passe à travers une turbine conçue pour laisser passer les solides et est poussé vers le haut du tuyau de refoulement.

· Puissards domestiques et de bâtiment : drainage du sous-sol, eaux grises de la buanderie et de la salle de bain, transfert de fosse septique.

· Utilisation agricole : drainage des fosses et des fossés, déplacement des eaux de lisier et des eaux de ruissellement d'irrigation, vidange des lagunes à fumier.

· Construction et ingénierie : assèchement des excavations et des fosses de fondation remplies d'eau boueuse.

· Municipaux et industriels : stations de relevage des eaux usées, usines de traitement des eaux usées, dérivation des eaux et drainage des crues.

· Usines agroalimentaires : pompage des eaux de lavage et des eaux usées de traitement, avec des options en acier inoxydable (SS316) là où l'hygiène est importante.

2. SWQD vs WQ : deux familles, deux emplois

Les deux séries partagent la même idée mais sont conçues pour des échelles différentes. Choisir d’abord la bonne famille facilite le reste de la sélection :

La gamme SWQD est la réponse plug-and-play : 220-240 V monophasé, protégé contre les surcharges thermiques, classé IPX8 et prêt à être installé dans une fosse avec un interrupteur à flotteur. La gamme WQ est un catalogue industriel complet : quelle que soit la mission — un 25WQ5-20-0.75 vidant une petite fosse ou un 300WQ800-7-30 déplaçant 800 m³/h dans une station d'épuration — il existe un modèle pour cela.

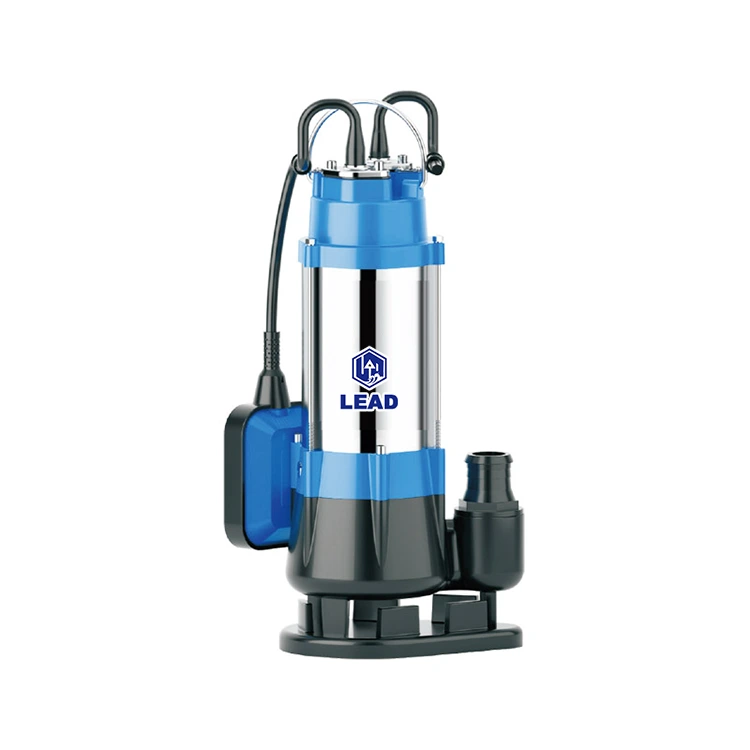

3. Petites pompes à eaux usées SWQD (0,5 à 2 HP) : performances

La série SWQD couvre les tailles les plus demandées pour le drainage domestique et des petites exploitations agricoles. Le chiffre indiqué dans le modèle correspond à la puissance nominale en watts (SWQD750F = 0,75 kW) ; le suffixe F marque la version avec interrupteur à flotteur automatique qui démarre et s'arrête en fonction du niveau d'eau :

Limites d’exploitation et construction :

· Température du fluide et ambiante : jusqu'à +40 °C ; niveau de pH 4 à 10 ; fluctuation de tension de 0,9 à 1,1 fois nominale.

· Profondeur d'immersion : 0,5 m à 5 m ; classe de protection IPX8.

· Moteur : bipolaire à induction, bobinage 100 % cuivre, protection thermique sur les versions monophasées, classe d'isolation B.

· Matériaux : corps de pompe et turbine en fonte, carter moteur en acier inoxydable, garniture mécanique en céramique et graphite, arbre en acier 45# ou en acier inoxydable.

4. Pompes à eaux usées industrielles WQ : désignation du modèle et performances

Les numéros de modèle WQ constituent une spécification complète en eux-mêmes : diamètre de sortie (mm) – WQ – max. débit (m³/h) – max. hauteur (m) – puissance (kW). Exemple : 80WQ40-16-4 est une pompe de sortie de 80 mm (3") délivrant 40 m³/h à 16 m de hauteur avec un moteur de 4 kW. Modèles représentatifs de toute la gamme :

Le catalogue complet WQ va de 0,75 kW à 75 kW, avec des hauteurs de chute allant jusqu'à 75 m (par exemple 100WQ120-75-75) et des vitesses de 2 900/1 450/980/740 tr/min — plus l'unité est grande, plus la vitesse est faible, ce qui réduit l'usure et le bruit sur les gros débits. La tension standard est de 380 V triphasé. Applications typiques répertoriées par l'usine : approvisionnement en eau haute performance, ingénierie et construction, irrigation et drainage des terres agricoles, traitement des eaux usées, développement des ressources minérales et projets de détournement de l'eau.

5. Matériaux importants : fonte, acier inoxydable et option SS316

· Corps et turbine en fonte – la spécification de bête de somme : lourde, rigide et tolérante à l'abrasion pour les eaux usées ordinaires et les eaux boueuses.

· Carter du moteur en acier inoxydable (SWQD) : protège le boîtier du moteur de la rouille dans les fosses humides.

· Joint mécanique en céramique et en graphite — le composant qui empêche l'eau de pénétrer dans le moteur ; remplacez-le dès les premiers signes de pleurs.

· Construction SS316 de qualité alimentaire — pour les usines de produits alimentaires et de boissons où l'eau de lavage est acide, salée ou chlorée, Lead Pump a construit du SS316 personnalisé.pompe à eaux uséess (par exemple le 80WQ40-16-4) avec des pièces en contact avec le produit en acier inoxydable pour garder la décharge propre et sans corrosion.

La manipulation des solides est tout aussi importante que celle du métal. La série SWQD laisse passer des solides de 10 à 15 mm, ce qui couvre les grains, les tissus et les déchets de cuisine que l'on trouve dans les puisards domestiques normaux. Pour les fluides plus lourds ou filandreux, indiquez à nos ingénieurs ce qu'il y a dans l'eau (teneur en sable, longueur des fibres, taille des particules) afin qu'ils puissent vous recommander la turbine et le modèle appropriés - ne devinez jamais sur la fonction abrasive ou fibreuse.

6. Comment sélectionner la bonne pompe à eaux usées

· 1. Débit : quelle quantité d'eau doit être déplacée et à quelle vitesse ? Le dimensionnement d'une fosse est simple : volume à prélever ÷ temps de vidange visé.

· 2. Hauteur totale – élévation verticale du niveau d'eau le plus bas jusqu'au point de rejet, plus friction du tuyau. Les tuyaux longs ou étroits rongent rapidement la tête ; pour des débits supérieurs à ~15 m³/h, utilisez au moins une conduite montante de 2".

· 3. Solides et médias : faites correspondre le passage des solides à la tâche ; spécifiez les pièces en contact avec le fluide SS316 pour les eaux usées alimentaires ou corrosives.

· 4. Alimentation – SWQD monophasé (avec protection thermique intégrée) pour les maisons et les petites exploitations ; WQ triphasé pour les gros travaux. Les sites hors réseau fonctionnant avec un générateur ont besoin d'un générateur d'une taille de 2 à 3 fois le kW en marche du moteur pour démarrer.

· 5. Contrôle : les modèles à interrupteur à flotteur SWQD démarrent et s'arrêtent automatiquement. Les grandes unités WQ sont généralement associées à un panneau de commande doté d'électrodes de niveau ou d'interrupteurs à flotteur ; Lead Pump a fourni des solutions d'armoires de commande de puissance personnalisées avec ses commandes de pompes à eaux usées.

· 6. Point de service : choisissez un modèle dont la courbe donne le débit requis à votre tête réelle, avec une petite marge. Faire fonctionner une pompe à l’extrémité de sa courbe l’use rapidement.

7. Conseils d'installation et de fonctionnement

· Placez la pompe sur une base ferme et plane dans la fosse - ne la suspendez pas par le câble ou le tuyau de refoulement. Gardez la crépine à l'écart du fond de la fosse afin qu'elle ne puisse pas aspirer les débris déposés.

· Gardez la fosse exempte de chiffons, de films plastiques et de fibres longues si possible ; ils sont la cause n°1 du blocage de la turbine.

· Installez un clapet anti-retour sur la conduite de refoulement (Lead Pump fournit également des clapets anti-retour en laiton) pour empêcher l'eau de refluer et rendre la pompe un cycle court.

· Fixez solidement le câble et protégez chaque joint de l'eau : une connexion humide est la cause de panne la plus courante.

· Unités triphasées : vérifiez le sens de rotation avant de descendre dans la fosse : une mauvaise rotation entraîne un faible débit et peut endommager la roue. Échangez deux phases pour inverser.

· Ne laissez jamais la pompe fonctionner à sec. Réglez le flotteur ou l'interrupteur de niveau pour que la pompe s'arrête avant que l'eau ne descende sous le boîtier du moteur.

· Pour les gros moteurs WQ, utilisez le démarreur recommandé (DOL jusqu'à la taille nominale, étoile-triangle ou démarreur progressif ci-dessus) et une section de câble adéquate.

8. Liste de contrôle d'entretien

· Une fois par mois : vérifiez la fosse pour déceler les débris, confirmez que la pompe démarre et s'arrête librement sur le flotteur et écoutez les bruits inhabituels.

· Débarrassez la turbine et la crépine des cheveux, des chiffons et des fibres chaque fois que le débit diminue - n'attendez pas un blocage.

· Vérifiez le clapet anti-retour de décharge une fois par saison ; une vanne bloquée ouverte laisse refluer l’eau et provoque un cycle court.

· Unités triphasées : mesurez périodiquement le courant de fonctionnement et comparez-le avec la plaque signalétique : une augmentation constante signale une usure.

· Remplacez la garniture mécanique dès la première goutte, avant que l'eau n'atteigne le moteur.

· Dans les climats glacials, soulevez la pompe, vidangez-la et rangez-la au sec avant l'hiver.

9. FAQ

Q : Une pompe à eaux usées peut-elle traiter du sable et des pierres ?

R : La série SWQD laisse passer les matières en suspension de 10 à 15 mm et supporte les grains normaux présents dans les eaux de drainage. Le pompage continu de boues abrasives est une tâche différente : envoyez-nous les détails du support et nous vous recommanderons le bon modèle.

Q : Quelle est la différence entre SWQD et WQ ?

R : SWQD est la petite famille monophasée (0,37 à 1,5 kW, prises de 1,5 à 2 pouces) destinée aux maisons, aux fermes et aux petits puisards. WQ est la gamme industrielle triphasée (0,75-75 kW, prises 1"-20") destinée aux municipalités, à la construction et aux usines.

Q : Qu'est-ce qui est le mieux pour ma maison, monophasé ou triphasé ?

R : Les maisons disposent normalement d'une alimentation monophasée uniquement, la série SWQD est donc la solution idéale : elle comprend le protecteur thermique et le fonctionnement automatique de l'interrupteur à flotteur. Les modèles WQ triphasés conviennent aux travaux plus importants avec une alimentation triphasée ou un générateur approprié.

Q : À quelle profondeur la pompe peut-elle être immergée ?

R : Les modèles SWQD sont conçus pour des profondeurs d'immersion de 0,5 à 5 m. Ne suspendez pas la pompe plus profondément que sa profondeur d'immersion nominale sans nous consulter au préalable.

Q : Fabriquez-vous des pompes à eaux usées de qualité alimentaire ?

R : Oui. Nous avons des pompes à eaux usées en acier inoxydable SS316 sur mesure (par exemple, la 80WQ40-16-4 en SS316) pour les clients du secteur agroalimentaire qui ont besoin de pièces en contact avec le produit résistantes à la corrosion.

Q : Les pompes sont-elles testées avant expédition ?

R : Chaque unité est testée en débit sur le banc d’essai en usine. Des tests récents d'un 200WQ250-11-15 (250 m³/h) ont confirmé un volume de déchargement complet et stable avant la livraison.

Q : Quelle est la garantie ?

R : 2 ans sur le corps de la pompe, remplacement par une nouvelle unité en cas de problème (FOB Chine, sans poser de questions).
