Protection contre la marche à sec des pompes à eau solaires et protection du contrôleur : le guide complet 2026

Demandez à n'importe quel atelier de réparation de pompes ce qui tue le pluspompes solaireset vous obtiendrez une réponse bien plus souvent que toute autre : fonctionner à sec. Une pompe qui tourne sans eau perd son refroidissement, sa lubrification et son moteur en quelques minutes, parfois quelques secondes. La bonne nouvelle est que le fonctionnement à sec est également la défaillance la plus évitable de l’ensemble du système. Presque tous les contrôleurs de pompes solaires modernes sont livrés avec une protection intégrée ; le problème est que la plupart des utilisateurs ne le câblent jamais correctement, ne définissent jamais les seuils et ne comprennent jamais ce que leur dit l'alarme. Ce guide explique comment fonctionnent réellement la protection contre la marche à sec et la protection du contrôleur, comment les câbler correctement et comment dépanner les alarmes qui arrêtent une pompe sur le terrain. Taizhou Lead Pump Co., Ltd. construit des pompes solaires de 220 W à 15 000 W – à la fois les pompes et les contrôleurs – donc ceci est écrit depuis l'usine, et non à partir d'une brochure produit.

1. Pourquoi le fonctionnement à sec est le tueur numéro un

Une pompe submersible vit dans l’eau pour une raison. L'eau qui l'entoure effectue trois tâches à la fois : elle refroidit le moteur, elle lubrifie les roulements et les joints, et elle évacue la chaleur. Lorsque le niveau d’eau baisse et que la pompe continue de fonctionner, les trois s’arrêtent au même moment. Un moteur fonctionnant à sec peut atteindre des températures dangereuses en moins d’une minute, et une pompe solaire – qui fonctionne souvent sans surveillance toute la journée – n’a aucun opérateur à côté d’elle pour appuyer sur l’interrupteur.

Dans les systèmes solaires, il existe trois causes courantes de marche à sec :

· Puissance du puits : la pompe débite plus que ce que le puits peut remplir, de sorte que le niveau d'eau tombe en dessous de la prise d'eau.

· Faible niveau d'eau : sécheresse saisonnière ou source de réservoir/rivière qui se vide plus rapidement que prévu.

· Perte d'amorçage (pompes de surface) : l'air pénètre dans la conduite d'aspiration, la pompe tourne avec l'air et surchauffe.

Étant donné qu’une pompe solaire fonctionne chaque fois qu’il y a du soleil, un fonctionnement à sec peut facilement durer des heures avant que quiconque ne s’en aperçoive. C’est pourquoi la protection n’est pas facultative : c’est l’accessoire le plus important du système.

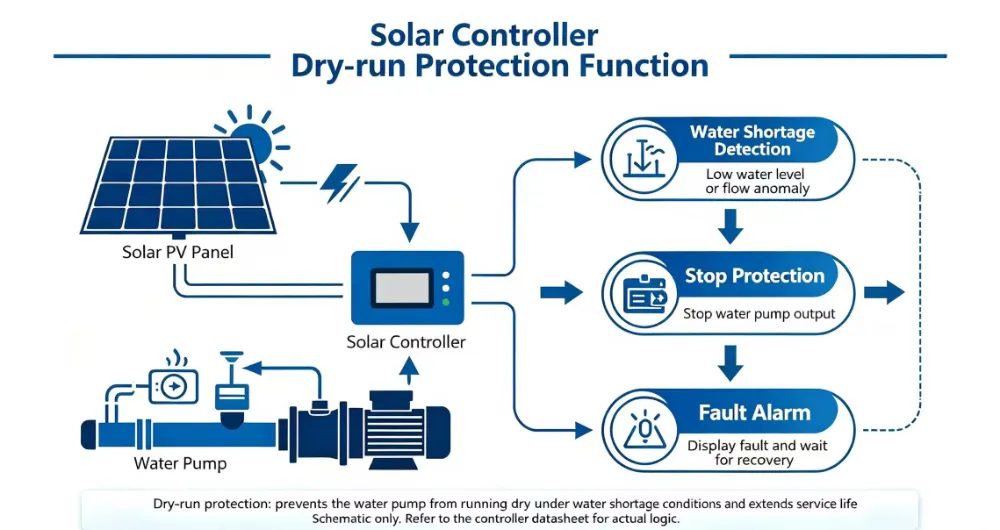

2. Comment un contrôleur de pompe solaire détecte la marche à sec

Un événement de marche à sec ne nécessite pas de capteur spécial pour être détecté. Le contrôleur peut déjà le « voir » à travers le comportement électrique du moteur. La plupart des contrôleurs de pompe principale utilisent une ou plusieurs des méthodes suivantes :

La partie intelligente est la logique de « redémarrage automatique ». Lorsque le contrôleur se déclenche lors d'un fonctionnement à sec, il ne s'arrête pas simplement et n'abandonne pas. Il attend un intervalle défini (généralement 5, 15, 30 ou 60 minutes), puis réessaye. Si l'eau est revenue, la pompe redémarre automatiquement — pas de réinitialisation manuelle, pas de voyage inutile au puits. Dans le cas contraire, il protège la pompe et attend à nouveau. Ce cycle se répète jusqu'à ce que l'eau soit de retour.

3. Le gâteau en couches de protection complète

La marche à sec n'est qu'une des menacespompe solairevisages. Un contrôleur bien conçu empile plusieurs couches de protection :

4. Contrôle du niveau d'eau - l'approche directe

La détection électronique de marche à sec réagit une fois que la pompe commence à fonctionner à sec. Le contrôle du niveau d’eau est meilleur : il arrête la pompe avant que cela n’arrive. Il existe deux méthodes courantes, et toutes deux sont généralement connectées directement aux bornes de niveau du contrôleur.

Interrupteur à flotteur (interrupteur à flotteur/flotteur à bille)

Un flotteur mécanique flotte à la surface de l'eau. Lorsque le niveau descend en dessous du point de consigne, les contacts s'ouvrent (ou se ferment) et le contrôleur arrête la pompe. Les flotteurs sont bon marché, robustes et faciles à comprendre. Utilisez-en un dans le puits pour une coupure de niveau bas et un dans le réservoir pour une coupure de niveau haut afin que le réservoir ne puisse pas déborder.

Électrodes / sondes

Deux ou trois sondes en acier inoxydable sont descendues jusqu'à la profondeur de découpe souhaitée. L'eau complète un circuit basse tension entre eux ; lorsque le niveau baisse et que le circuit se coupe, la pompe s'arrête. Les sondes n'ont pas de pièces mobiles, elles conviennent donc aux eaux sales ou riches en débris où un flotteur pourrait rester coincé.

Sur les contrôleurs de pompe principale, l'entrée de niveau est normalement basse tension (sans danger au toucher) et configurable comme « fermé pour fonctionner » ou « ouvert pour fonctionner » en fonction de votre câblage. Quelle que soit la méthode que vous utilisez, un interrupteur de niveau câblé et la détection électronique de marche à sec du contrôleur vous offrent deux couches de protection indépendantes : la ceinture et les supports qui maintiennent en vie une pompe solaire sans surveillance.

5. Protéger la pompe à la source d'eau

L’électronique ne peut pas faire grand-chose. Une grande partie des problèmes de « fonctionnement à sec » sont en réalité des problèmes d'installation au niveau du puits lui-même.

· Réglez la pompe suffisamment profondément. La prise d’eau devrait se situer bien en dessous du niveau d’eau dynamique le plus bas attendu, avec une marge pour un rabattement saisonnier.

· Faites attention à l'autorisation d'admission. Laissez un espace raisonnable au-dessus du fond du puits afin que le sable et les sédiments ne soient pas aspirés.

· Adaptez la pompe au rendement du puits. Si la pompe est plus grande que ce que le puits peut recharger, elle fera descendre le puits et déclenchera la protection toute la journée – une taille adaptée au taux de récupération, pas seulement à la demande de pointe.

· Regardez le retrait en été. Un puits qui résiste à la saison des pluies peut ne pas fonctionner correctement pendant la saison sèche ; abaissez la sonde de coupure ou réglez un intervalle de marche à sec plus élevé.

· Pour les pompes de surface, gardez la conduite d'aspiration hermétique. Toute fuite d'air se brise et imite un fonctionnement à sec.

6. Protection électrique de la pompe

Les pompes solaires se trouvent souvent à l’extrémité d’un long trajet de câble – en particulier les unités submersibles, où le réseau se trouve à la surface et la pompe se trouve à des centaines de mètres dans le trou de forage. Cette distance introduit deux problèmes qui méritent d’être étudiés dès le premier jour :

· Chute de tension. Un câble fin ou trop long vole la tension en silence ; la pompe voit moins que ce que le réseau produit et fonctionne lentement ou à la limite de la protection contre les sous-tensions. Dimensionnez généreusement le conducteur et gardez les trajets aussi courts que possible.

· Surtension et éclairs. Les longues courses entre le panneau et le contrôleur détectent les pics induits. Installez un parasurtenseur sur le contrôleur, mettez à la terre le corps de la pompe et les cadres du panneau et gardez le câblage du réseau bien rangé.

· Polarité correcte et bornes serrées. L'inversion de polarité est l'erreur d'installation la plus courante ; vérifiez deux fois avant la première mise sous tension et serrez correctement chaque borne.

Un article dédié au dimensionnement des câbles et au calcul des chutes de tension pourpompes solairesarrive; pour l'instant, la règle est simple : ne sous-dimensionnez jamais le câble pour économiser un peu de cuivre, car la perte est payée à chaque heure ensoleillée pendant toute la durée de vie du système.

7. Ne laissez pas le surdimensionnement détruire votre protection

Paradoxalement, une pompe surdimensionnée est une raison courante pour laquelle la protection se déclenche constamment. Si la pompe est beaucoup plus puissante que ce que le puits peut fournir, elle abaisse le niveau d'eau en quelques minutes, la protection contre la marche à sec entre en jeu, le puits récupère lentement et le cycle se répète - la pompe passe l'après-midi à se déclencher au lieu de pomper. Le correctif n'est pas de désactiver la protection (ne faites jamais ça) mais de :

· Choisissez un modèle dont le débit correspond au taux de recharge réaliste du puits.

· Utilisez un entraînement à vitesse variable/MPPT pour que la pompe ralentisse au lieu de s'arrêter lorsque le niveau baisse.

· Définissez un intervalle de redémarrage automatique plus long afin que le puits ait le temps de récupérer entre les tentatives.

· Ajoutez un réservoir de stockage et faites fonctionner la pompe pour remplir le réservoir, plutôt que d'essayer de répondre directement à la demande.

8. Dépannage : Lecture des alarmes

Les codes d'erreur varient selon le modèle de contrôleur. Conservez toujours le manuel du contrôleur avec le dossier d'installation et photographiez le câblage avant de toucher quoi que ce soit. En cas de doute, envoyez le code et une courte vidéo à l'usine. Lead Pump prend en charge les clients en chinois, anglais et français.

9. Une liste de contrôle de protection simple

· Détection de marche à sec activée, avec un intervalle de redémarrage automatique réaliste sélectionné.

· Sonde de coupure de bas niveau ou flotteur installé dans le puits.

· Flotteur de coupure de niveau haut installé dans le réservoir de stockage.

· Pompe réglée en dessous du niveau d'eau saisonnier le plus bas, avec marge.

· Câble correctement dimensionné pour la course ; bornes serrées.

· Parafoudre installé ; châssis de pompe et de panneau mis à la terre.

· Contrôleur ombragé et ventilé.

· Débit de la pompe adapté au taux de récupération du puits.

· Liste manuelle et de codes d'erreur stockée à proximité de l'installation.

10. Erreurs courantes

· 1. Désactiver la protection contre la marche à sec car elle continue de se déclencher : corrigez plutôt la cause, jamais la protection.

· 2. Acheter une pompe trop grosse pour un puits faible, puis lutter contre les déplacements qui en résultent toute la saison.

· 3. Ne jamais installer de commutateur de niveau, se fier uniquement à la détection électronique.

· 4. Régler la sonde de coupure trop haut, de sorte que la pompe s'arrête alors qu'il y a encore beaucoup d'eau.

· 5. Sous-dimensionner le câble pour que la protection contre les sous-tensions se déclenche dans l'après-midi.

· 6. Laisser le contrôleur en plein soleil et accuser la pompe de surchauffe.

· 7. Aucune protection contre les surtensions sur un long trajet de panneau exposé.

· 8. Démarrez la pompe avant de vérifier le niveau d'eau après une longue période de sécheresse.

11. FAQ

Q : Puis-je faire fonctionner une pompe solaire sans protection contre la marche à sec ?

R : Techniquement oui, pratiquement jamais. Un fonctionnement à sec peut détruire un moteur en quelques minutes, etpompes solairescourir sans surveillance. Chaque contrôleur de pompe principale comprend une détection de marche à sec : connectez-le toujours et activez-le.

Q : Que fait la pompe lorsque la protection contre la marche à sec se déclenche ?

R : Il s'arrête, attend un intervalle défini (souvent 5 à 60 minutes), puis redémarre automatiquement pour tester si l'eau est revenue. Dans le cas contraire, il protège à nouveau la pompe et attend. Aucune réinitialisation manuelle n'est nécessaire.

Q : Ai-je besoin à la fois d’un interrupteur à flotteur et d’une détection électronique de marche à sec ?

R : Idéalement, oui. Le commutateur de niveau arrête la pompe avant qu'elle ne fonctionne à sec ; la détection électronique est une solution de secours lorsque le niveau baisse plus rapidement que prévu. Deux couches indépendantes sont plus sûres qu’une.

Q : Pourquoi la protection de ma pompe se déclenche-t-elle tous les après-midi ?

R : Presque toujours parce que la pompe est plus grande que le taux de récupération du puits, elle aspire donc le puits vers le bas. Redimensionnez la pompe, ralentissez-la avec un contrôleur à vitesse variable ou prolongez l'intervalle de redémarrage — ne désactivez pas la protection.

Q : Comment puis-je savoir si un déclenchement était dû à une marche à sec ou à une sous-tension ?

R : Le code d’erreur ou les conditions vous le disent. La marche à sec se produit généralement lorsque le niveau d’eau est bas ou après un long pompage ; la sous-tension apparaît généralement l'après-midi ou sur un long trajet de câble. Le tableau de dépannage ci-dessus mappe les symptômes aux causes.

Q : La protection fonctionne-t-elle de la même manière sur les pompes hybrides AC/DC ?

R : Oui. Les pompes hybrides conservent les mêmes protections de contrôleur — marche à sec, sur/sous-tension, surintensité et surchauffe — et basculent simplement entre l'entrée solaire et l'entrée secteur/générateur.

Q : Quelles certifications et garanties proposez-vous ?

R : Certification CE, RoHS et ISO 9001 : 2015, avec une garantie de 2 ans sur le corps de la pompe et un an sur le contrôleur — les unités défectueuses sont remplacées (FOB Chine, sans poser de questions).

Q : Puis-je d’abord commander un échantillon ?

R : Oui – 1 à 5 unités pour les tests. La vente en gros comprend plus de 50 unités par modèle, et l'OEM commence à 50 unités par modèle avec une marque, un emballage et une tension/fréquence personnalisés.
